工业超声波清洗设备，适配芯片晶圆精密清洗有什么优势——蓝鲸飞跃兆声波精密清洗，为半导体制造筑牢洁净基石

在半导体制造领域，有一项看似低调却至关重要的工序——芯片和晶圆的精密清洗。随着制程节点迈向3nm及以下，硅片表面洁净度直接决定了器件性能与芯片产率，据统计，75%的产品良率下降源于颗粒污染。污染物尺寸常需控制在50nm以下，尤其是光刻、蚀刻等关键设备中，一颗亚微米级的微粒就可能造成巨量晶圆报废。

在28nm制程及以下节点，污染颗粒的粒径已缩小至10nm级别。对于直径小于0.5μm的微小颗粒，传统超声波清洗技术的去除效率显著下降，空化效应产生的气泡过大，无法有效作用于纳米级污染物。当晶体管结构日益复杂（如FinFET、GAA），Fin鳍、纳米线、高深宽比通孔等精细结构的力学耐受性极低，任何过度的机械力或腐蚀都可能造成结构倒塌或电学性能劣化。

某客户用40kHz超声清洗14nm test wafer时，SEM照片显示Fin顶部明显塌陷；改用兆声波后，结构完好，颗粒去除率＞95%。问题的核心在于：芯片晶圆的污染物已进入亚微米甚至纳米级别，而传统清洗手段在物理上存在无法突破的天花板——低频超声波空化气泡过大无法作用于细微颗粒，高频超声又往往能量不足。真正的突破口，在于兆声波清洗技术。

一、从超声到兆声：芯片晶圆清洗的“代际跨越”

传统超声波清洗的核心是“空化效应”——20-400kHz的声波在液体中产生周期性压力变化，形成微小气泡，气泡在高压阶段迅速闭合，释放瞬间高温（约5000K）和高压（超1000个大气压），产生微射流冲击污染物表面实现剥离。低频超声波由于空化作用更强，可以对较大的颗粒进行清洗，但也容易损伤器件。

然而，对于芯片晶圆这类极致精密工件，传统超声波空化效应过强的冲击力会对精细结构造成损伤。解决之道在于兆声波清洗技术：频率范围通常在0.8-3MHz（兆赫兹级别），远远超出了传统超声波的范畴。其核心作用机制不再是剧烈空化，而是“声流效应”和“微空化”——超高频声波驱动液体分子产生高速微流，形成连续流体冲击，最大瞬时速度可达到30cm/s。

兆声波清洗可去掉基片表面上小于0.1μm的粒子，起到超声波起不到的作用，这种方法能同时起到机械擦片和化学清洗两种方法的作用，且不会损伤清洗对象。它被广泛应用于半导体制造领域，除了有清洗作用外，还可以在CMP化学机械抛光、显影、除胶、金属剥离、刻蚀等关键工艺中起到重要作用。

二、兆声波清洗的四大核心机理：为什么它能实现“无损深度洁净”

1. 声流效应——温柔而高效的“水刀”冲刷

在高频声波作用下，液体会产生高速、微尺度的定向流动，称为“声流”。这种声流速度极快，能像一把温柔的“水刀”一样冲刷物体表面。强大的声流能有效地将已经松动或附着不牢的微小颗粒从表面“扫走”，并防止去除的颗粒重新沉积到工件上，这是兆声波清洗能够实现低颗粒度控制的关键所在。

2. 微空化效应——温和的“擦洗”作用

兆声波也会产生空化气泡，但由于频率极高（800kHz-2MHz），这些气泡的尺寸非常小，生命周期极短。它们的能量相对较低，破裂时不会产生强烈的冲击波，而是形成一种温和的“擦洗”作用，有助于去除更顽固的分子级薄膜污染物。兆声波清洗减少了强空化对基底的冲击，能够有效解决精密元器件清洗后造成的腐蚀或损伤破坏等现象。

3. 卓越的清洗均匀性——波长更短，能量分布更集中

兆声波的波长非常短（例如，1MHz声波在水中的波长约1.5mm），这意味着能量在清洗槽内的分布更加均匀、集中。它避免了传统低频超声波可能产生的“清洗死角”或局部清洗过度的问题，能够对整个晶圆表面进行一致、均匀的清洗。侧槽式兆声清洗，换能器置于水槽四侧，清洗时硅晶圆等精密元件放置在水槽中，确保每一处晶圆表面都能获得相同的清洗能量密度。

4. 穿透力强，适合微结构清洗——高频声波波长更短，能够穿透并清洗更细微的结构。对于具有微孔、深窄沟槽、复杂微结构（如FinFET、MEMS器件）的工件，兆声波能更好地将能量传递到这些结构的内部，实现深层清洁，而传统超声波可能无法有效作用。

三、不同污染物与制程的兆声波频率选择策略

兆声波清洗的频率选择直接影响清洗效果和晶圆保护程度。不同的污染物类型和晶圆材料，需要匹配不同的兆声波频率：

0.5-1.0MHz适用于去除较大颗粒污染物和进行光刻胶剥离前的预处理。862 kHz的兆声波在150W功率下去离子水中可高效去除二氧化硅颗粒。

1.0-2.0MHz是半导体主流应用频率，用于去除亚微米甚至纳米级颗粒，尤其适用于28nm及以下先进制程晶圆的最终精密清洗。1.5或2MHz的频率会产生更小的气泡，适合清洗高深宽比的精细结构。

2-3MHz及以上针对最敏感的表面和最小的污染物，适用于MEMS传感器、光掩膜版等对损伤极度敏感的精密器件，以及FinFET、GAA等下一代晶体管结构的清洗。

兆声波清洗频率越高，能去除的颗粒尺寸越小，同时对晶圆表面的冲击也越温和。例如，1MHz声波在水中波长约1.5mm，能量分布均匀，既保证了强大的去污能力，又对精细结构的冲击极小。

四、兆声波清洗在半导体制造中的关键工艺定位

兆声波清洗技术已广泛应用于半导体制造的多个核心环节：

• 光刻工序：光刻前清洗去除晶圆表面亚微米级颗粒，确保光刻胶涂布均匀，减少光刻缺陷。
• CMP后清洗：化学机械抛光后晶圆表面残留大量微细颗粒，兆声波清洗可高效去除CMP浆料颗粒残留。
• 刻蚀后清洗：去除刻蚀残留物，保持晶圆表面洁净，防止残留物影响后续沉积和刻蚀选择比。
• 金属剥离与去胶：结合化学试剂，利用声流效应加速溶解，高效去除光刻胶残留。

兆声波清洗是一种非接触式的清洗过程，可以去除颗粒，甚至是沟槽中的颗粒，对于清洗精细的纳米级图案化结构中的纳米颗粒尤为关键。

五、蓝鲸飞跃：为半导体精密清洗提供兆声波级专业方案

成立于2005年的蓝鲸飞跃，是一家在超声波和兆声波清洗领域深耕超过二十年的国家高新科技企业。公司已授权多项技术专利，产品通过ISO 9001质量管理体系认证及CE、FCC、RoHS等国际认证，在深圳、东莞拥有大型现代化生产基地，产品远销全球众多国家和地区。在半导体行业，蓝鲸飞跃已成功服务于多家知名企业，在晶圆、光掩膜版、芯片封装前清洗等领域积累了丰富的案例。

蓝鲸飞跃的核心产品优势，在半导体精密清洗领域体现为多个维度的专业实力：

1. 兆声波精密清洗技术——无损去污，守护晶圆精细结构

蓝鲸飞跃兆声波清洗机采用频率高达800kHz-2MHz的超高频兆声波技术，不依赖强力的空化爆破，而是通过高频声波产生的强大声压梯度在液体中形成稳定快速的声学微流。它能够有效去除亚微米（<1μm）甚至纳米级的超细微颗粒污染物，同时几乎不会损伤工件的光洁表面，这对于硅晶圆、芯片、精密光学元件等至关重要。

兆声波清洗的核心并非依赖强力的空化爆破，而是可以想象成无数把极其柔软、高速流动的“小刷子”（声学微流），深入到浮雕的每一个缝隙里，将灰尘轻轻地“搓”出来，而不会损伤浮雕本身。这种温柔而彻底的清洗能力，使得蓝鲸飞跃兆声波清洗机成为半导体制造中晶圆清洗的理想选择。

2. 双频兆声波可选，灵活匹配不同制程需求

蓝鲸飞跃提供750kHz/950kHz两种频率可选的兆声波清洗系统，可提供6/8/12寸晶圆尺寸的清洗功率。搭载日本进口原装发振器和振动板，四种发振模式使高精密清洗成为可能，1台即可对应从低频到高频等多种频率，替换振子时发生器无需再做调试。这种双频兆声波技术利用105G加速度和化学作用去除微米级颗粒，1W为输出功率单位，更易于控制清洗损伤。

3. 多频复合技术路线——从超声波粗洗到兆声波精洗的全工艺覆盖

蓝鲸飞跃主力机型频率覆盖25kHz至120kHz和800kHz-2MHz兆声波频段，支持多频智能切换，实现清洗工艺的“阶梯化”配置：第一阶段（中低频超声波40-80kHz）强力剥离表面大块油污和颗粒；第二阶段（800kHz-2MHz兆声波）温和冲刷去除亚微米级细微污染物，实现深度洁净。

蓝鲸飞跃半导体晶圆五槽超声波清洗机，由五个清洗槽组成，每个槽都具有超声波发生器和相应的清洗液，满足预清洗、去离子水清洗、酸洗、漂洗等不同的清洗需求，多槽设计确保清洗过程的系统性和彻底性。

4. 晶圆用机械臂式全自动超声波清洗机——高效精确的晶圆清洗解决方案

蓝鲸飞跃晶圆用机械臂式全自动超声波清洗机，结合了机械臂和超声波清洗技术，能够自动执行清洗过程，提供高效、精确的晶圆清洗解决方案。设备采用机械臂进行晶圆的自动加载、定位、清洗和卸载，减少人工操作，提高生产效率和一致性。清洗机配备了精确的清洗液供应系统，确保清洗液的成分、温度和流量的稳定性，以获得高质量的清洗效果。

5. 优等级316不锈钢材质，耐腐蚀高精度设计

蓝鲸飞跃兆声波清洗设备采用优等级316不锈钢板材制作，耐腐蚀性强，适合半导体行业高洁净度环境。根据用途可制作石英槽或不锈钢清洗槽，满足不同工艺场景需求。设备全电子式超声波控制系统，可选择调校超声波功率大小，可连续长时间工作、内置式安全发热系统，可调式温度控制系统，安全及操作简便。

6. 非标定制能力——一机一策，精准匹配晶圆产线需求

蓝鲸飞跃深知不同制程对清洗力度的敏感度差异，始终坚持“一机一策”的非标定制路线。可提供6/8/12寸晶圆尺寸的清洗方案，根据晶圆的具体尺寸、材质和制程要求，精准匹配最佳清洗槽体、频率组合、功率密度和工艺流程。可按用户实际需求来设计及制造，适合不同行业物件的清洗要求。

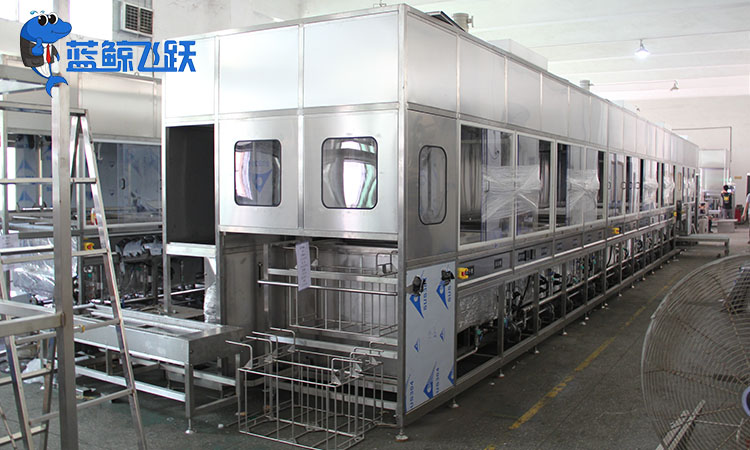

7. 半导体晶圆五槽全自动清洗线

蓝鲸飞跃半导体晶圆五槽式超声波清洗机，主要运用于半导体行业产品的处理等相关类，对于表面形状复杂的零部件（如凹槽、狭缝、盲孔、深孔）有着高效快速的清洗作用。自动化控制可以精确控制清洗时间、温度、超声波功率等参数，以满足不同的清洗需求。多槽设计确保清洗过程的系统性和彻底性，过滤循环系统可循环利用溶剂，节约成本，清洗效果佳。

六、晶圆兆声波清洗设备选型三步走

如果您的半导体产线正在为晶圆微颗粒清洗不达标、良率波动而困扰，建议按照以下步骤评估兆声波清洗设备厂家：

步骤	关键动作	目标
第一步：确认频率配置与兆声波能力	确认设备是否支持750kHz以上兆声波输出或多频复合功能。蓝鲸飞跃提供750/950KHz双频可选，可针对不同晶圆尺寸（6/8/12寸）匹配清洗功率	确保能够有效去除亚微米级颗粒且不损伤晶圆表面精细结构
第二步：验证声场均匀性与设备能力	询问设备是否具备扫频技术和声场优化设计，是否针对晶圆清洗进行过声学特性验证，确保兆声波波长短、能量分布均匀	避免槽内清洗死角，保证晶圆每一处表面都接受相同能量密度
第三步：索要样品试洗+工艺验证	将最具代表性的晶圆/基板工件寄送厂家，进行实际清洗测试，在SEM或显微镜下评估颗粒残留和表面状态	用实测数据验证亚微米级颗粒去除效果，确保满足精密制程要求

七、结语

在半导体制造迈向3nm及以下制程的时代，晶圆表面清洁度已成为决定芯片良率的命脉。那些看不见的亚微米颗粒、金属离子和有机污染物，用常规清洗手段已无法有效清除；而过于激进的清洗参数又可能损伤FinFET鳍片、纳米线等脆弱结构。兆声波清洗技术的出现，为“极致洁净”与“零损伤”之间的矛盾提供了唯一正解。高频兆声波的声流效应能够温和而高效地去除纳米级颗粒，对基底和精细结构的损伤风险极低。当兆声波与化学清洗剂深度协同，即可实现在原子尺度上的极限清洁。

蓝鲸飞跃，二十年专注超声清洗技术，以750/950KHz双频兆声波清洗机、晶圆五槽全自动清洗线和机械臂式全自动清洗系统为核心，为半导体晶圆、芯片、MEMS、光掩膜版等精密器件提供“纳米级”洁净保障。如果您的产线仍在被晶圆微颗粒残留困扰，不妨联系蓝鲸飞跃，将最具挑战的晶圆工件寄送试洗。在SEM下观察晶圆表面——真正的洁净，一眼便知。
