玻璃基板残留水渍，正在制造一场“迟到的良率危机”

在面板显示制造车间里，有一种缺陷让工程师们追查起来格外头疼。

一批液晶面板刚刚完成清洗，在AOI检测设备下读数合格，顺利流入模组段；48小时之后，在最终点亮测试环节，屏幕上却浮现出若隐若现的环形斑点、雾状白斑或手指状水痕——光靠擦洗去不掉，返工成本极高，部分面板甚至直接报废。厂商花了一个星期反向追溯，最后发现问题出在玻璃基板的清洗环节：水渍在纯水漂洗和热风烘干之间悄悄“印”在了基板表面，却直到数道制程之后才显现出来。

这道被业内技术人员称为“延迟性缺陷”的水渍，正在成为玻璃基板清洗领域最隐蔽也最棘手的质量隐患之一。

在面板制造中，“干净”从来不是眼睛说了算。

一块6代线玻璃基板的表面积超过2平方米，厚度却不到0.5毫米，堪称“脆弱的大面积精密件”。经过阵列工程、成盒工程等工序后，玻璃基板表面可能携带的污染物种类包括尘埃粒子、纤维纸屑、矿物油或油脂等油垢、氧化铅等无机微粒、二氧化硅颗粒、研磨液残留、以及最令人头疼的水渍和手指纹等。这些残留物中，数量最多的一类是尘埃粒子——在洁净车间内，颗粒物尺寸从0.1μm到数十μm不等，粒径越小表面能量越大，还常带有静电力，与玻璃基板表面的粘附力越牢固。颗粒越小越“黏”，必须通过物理手段才能剥离。而水渍则是最隐蔽的一类——它不是“洗不干净”的残留物，而是“洗完之后又留下来”的沉淀物，其形成过程无声无息，却足以让整条产线的良率在48小时内“过山车式”下跌。

一、“水渍”到底是什么？——从物理机制到良率黑洞

要理解玻璃基板上的水渍为什么“去不掉”，首先要弄清楚它的形成机制和污染行为。

1.1 水渍的形成：纯水蒸发后的“浓缩印记”

水渍的“根”并不在于玻璃基板本身，而在于清洗工序中最不可少的介质——纯水。一片玻璃基板经过去离子水漂洗后，表面总会覆盖一层极薄的水膜（厚度通常在几微米到几十微米之间）。在后续的热风烘干或慢拉脱水过程中，水分开始蒸发；由于基板表面积大、温度分布不可能绝对均匀，局部区域的水分会率先蒸发，水膜中的溶解性固体物随之被浓缩、沉淀，最终形成一圈圈肉眼可见的水滴印记或雾状白斑。这些沉淀物的主要成分包括二氧化硅、可溶性硅酸盐和微量金属离子——来自超纯水中的微量溶质和基板自身释放的硅酸根离子。

1.2 两类“残留”的本质区别：颗粒残留 vs. 水渍残留

玻璃基板清洗中的“残留”在工程实践中至少分为两类，而这两类残留物的去除机理和难度完全不同：

残留类型	污染特征	清洗难度	典型成因
物理颗粒残留	微粒以静电吸附或物理嵌合形式附着	需物理剥离力	研磨碎屑、尘埃粒子、金属微粒
化学溶解物残留	溶于清洗液，漂洗不净时沉淀结晶	需彻底置换和稀释	表面活性剂结晶、盐类析出
水渍残留（最难清除）	水中溶质浓缩在基板表面结晶析出	需预防而非清洗	纯水水质、烘干方式不当

物理颗粒可以通过足够强度的空化效应剥离；化学溶解物可以通过充分漂洗稀释排出。但水渍的本质是溶质在液体—固体界面上的浓缩结晶过程——它不是被“洗”出来的，而是在清洗流程的最后一环“生”出来的。这意味着：如果清洗方案只关注“去除污物”而忽视“防止残留生成”，那么即使基板出槽时洁净度检测合格，最终用户那里仍然可能出现水渍问题。

1.3 一个让工程师追查数天的“良率黑洞”

在液晶显示器制造工艺中，清洗工序的工作量占比可高达30%到40%，是贯穿全制程的“隐形主线”。如果水渍问题发生在清洗环节，它的传播方式令工程师们追查起来格外耗时：一块玻璃基板在清洗工序中带上了轻微的水渍残留，这种水渍在光学上通常是透明或半透明的，外观检测设备无法稳定检出；它在下游流程（如取向膜涂布、液晶滴注、贴合、固化）中被掩盖在多层薄膜之下；直到数天后在最终模块点亮测试中，从显示器不同视角观看时才能观察到它造成的亮度不均匀缺陷。届时，面板已完成封装，返工几乎不可行，只能整片报废。

这就是“迟到的良率危机”——从清洗工序到出库检测，水渍缺陷的放大周期可以长达2到5天，导致工程师调参时根本无法确定缺陷的根因是清洗环节，还是光刻胶涂布、烘烤、曝光、显影中的任何一道工序。有些面板厂为了控制这类问题，不得不增加一道“高温预检”工序提前暴露水渍，但这意味着额外的设备投入和产能占用，最终仍然难以根治。

二、传统清洗方式为什么“治不了”水渍？

玻璃基板清洗的传统方案主要有三种：

• 高压喷淋清洗：用水流物理冲刷表面，但水流的直线性决定了它对平面玻璃基板的有效覆盖率高，但喷淋过程中容易产生液滴飞溅和二次雾化，反而为后续水渍生成提供了“不均匀蒸发”的环境。更关键的是，喷淋无法有效破坏水膜的表面张力，漂洗结束后基板表面仍覆盖着一层难以完全排干的液层。
• 滚刷机械清洗：通过毛刷接触玻璃表面去除顽固附着物，但对光滑的大面积玻璃基板，刷毛与基板的接触压力必须精确控制在极窄的安全窗口内——压力过低刷不净，压力过高则可能划伤基板表面的ITO导电层或薄膜晶体管结构。而且滚刷“只刷平面、不处理液膜”，对水渍预防几乎无能为力。
• 普通单频超声波清洗：虽然在颗粒剥离方面有明显提升，但如果超声频率搭配不合理——比如仅使用28kHz–40kHz的低频清洗——空化气泡尺寸较大、分布不够均匀，在玻璃基板这类大面积薄板件上容易形成清洗“死区”。更重要的是，普通超声波设备往往缺乏与漂洗、脱水工序的自动化衔接设计：基板在最后一槽清洗完成、从液体中提出时，表面残留的水膜如果没有在最短时间内被均匀、温和地移除，那么水渍的生成几乎是一种必然，只是早晚的问题。

这些方式的共同缺陷是：它们都没有将“漂洗”和“干燥”作为“防残留工艺”来系统设计。

在面板制造中，玻璃基板的清洗不应被视为一个独立的工序，而应以“清洗—漂洗—脱水—干燥”四段式闭环的视角来审视整个方案。脱水的目的是尽可能减少基板表面水膜的厚度，干燥的目的是在均匀温度场下实现水分的同步蒸发。任何一个环节出现短板，都可能导致水渍在后续工序中“死灰复燃”。

三、超声波清洗的破局之道：从“洗得掉”到“留不下”

超声波清洗在玻璃基板残留物治理中的价值，需要从两个层面来理解：首先，它必须具备将物理颗粒和化学残留彻底“洗掉”的能力；其次——也是同等重要的——它必须通过科学的工艺流程设计，确保污染物“洗完之后不再留下”。

3.1 空化效应的深层治理：对物理颗粒的剥离原理

超声波清洗的核心是“空化效应”——换能器将电能转化为高频机械振动，在清洗液中生成大量微米级的真空泡，这些气泡在正负声压交替作用下迅速生长并猛烈溃灭，释放出局部高温高压冲击波，从而将附着在工件表面的污染物从基材界面上剥离。对于玻璃基板来说，空化效应的核心价值在于它能作用于液体能浸润的任何表面——包括玻璃基板边缘的夹缝、划痕微槽和ITO结构间隙等传统喷淋无法触及的区域。超声波振板的底振安装可以使空化作用均匀作用于基板的上下两面，实现更彻底、更均匀的清洗效果。

3.2 漂洗：不被重视的“防残留”环节

超声波清洗的效果在很大程度上取决于清洗液与玻璃基板之间的充分浸润。当空化作用将颗粒从基板表面剥离后，物理颗粒悬浮在清洗液中，通过循环过滤系统排出；化学溶解物则需要通过充分的漂洗来彻底稀释和置换。然而，纯水中总会有微量溶质的存在（因水源处理和管道材质释放）。因此，在“防残留”意义上，清洗方案的闭环并不是“洗得干净就完了”——如何让漂洗之后的基板在最短时间内完成均匀、温和的脱水，才是决定水渍是否形成的“最后一公里”。

3.3 慢拉脱水 + 热风干燥：从工艺源头杜绝“浓缩风险”

在玻璃基板的烘干环节中，表面水膜的水分会逐渐蒸发，溶于水中的微量溶质不断浓缩并析出。解决方案的核心思路是用“整体同步脱水”取代“局部差异蒸发”。慢拉脱水工艺通过机械方式将基板以缓慢且平稳的速度提出液面，借助液体的表面张力在基板离开液面的瞬间带走大部分残留水膜，大幅减少需要蒸发的水分总量；再进入热风干燥阶段，在温度场均匀分布的热风循环中完成剩余水分的同步蒸发——因起始水量极小且温度分布均匀，水渍生成的几率大幅降低。

四、蓝鲸飞跃：以四段式闭环设计攻克玻璃基板水渍难题

在超声波清洗设备制造领域，蓝鲸飞跃拥有超过20余年的行业积淀。其团队从2003年开始从事超声波设备制造，2021年正式创立品牌，作为洁泰集团旗下企业，专注于超声波清洗设备研发与生产。公司在深圳和东莞拥有总计1.3万平方米的自有生产基地，产品远销全球200多个国家和地区。

4.1 专为玻璃基板设计的全自动清洗方案

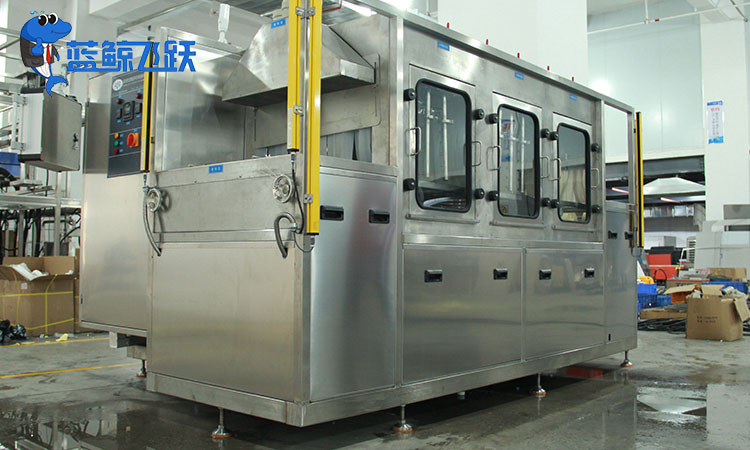

蓝鲸全自动光学玻璃超声波清洗机，是品牌针对玻璃基板类精密基材清洗需求推出的主力产品线。设备涵盖了预洗、超声波清洗、漂洗和干燥等完整工序链条，可实现对光学玻璃、触控面板、显示玻璃基板等大面积精密基材的高效清洗，恢复基材表面洁净度与光学透亮性。

该设备的工艺设计逻辑以“水渍零容忍”为核心导向：

• 四段式闭环工艺：清洗→漂洗→脱水→烘干——四个环节由PLC自动控制无缝衔接，基板在各槽之间的转移时间被精确压缩至最短，水分残留来不及形成浓缩结晶就已被慢拉脱水和热风干燥移除。
• 水基环保清洗与DI水漂洗：配合循环过滤系统，确保每一批次基板接触的清洗液和漂洗纯水都保持最佳洁净度。
• 慢拉脱水隧道式热风干燥组合工艺：从源头上杜绝“局部蒸发浓缩”的水渍形成条件。

蓝鲸的官网资料显示：超声波清洗具有高效、非接触、均匀清洗等特点，能够彻底清除玻璃盖板表面的油污、灰尘、指纹等污垢，且对玻璃基板本身没有损害。

4.2 自动化作业 + 全封闭管理，从人因工程上根除污染源

玻璃基板清洗面临的一大痛点在于：人工上下料时手指接触基板边缘留下的皮脂指纹，或在操作过程中带入的粉尘颗粒，都可能成为清洗后重新引入的“二次污染”。蓝鲸的全自动清洗机采用机械臂自动抓取物料、自动运行，整个清洗过程无人工干预；全封闭管理保证了清洗环境的洁净度，从制度上杜绝了人为因素引入的污染物。在自动化控制层面，设备配备三菱可编程PLC自动控制系统和台湾威纶人机界面，可实现功率、温度、清洗时间的精确调节，适应不同玻璃基板的工艺要求。

4.3 “一企一案”非标定制，适配从中小试产到大型连续线

不同面板厂商的玻璃基板尺寸、洁净度等级和产线节拍千差万别。标准量产设备很难同时匹配所有工况——这正是蓝鲸核心差异化优势所在。作为源头厂家，蓝鲸超声推出工厂企业专属的大型超声波清洗机系列，核心特点在于“非标定制”：完全按照工件的尺寸、重量、材质、污染物类型、目标洁净度，以及工厂的场地布局、节拍要求和上下料方式，进行一对一方案设计。无论客户需要升降抛动式、网带式、履带式，还是龙门臂式、行吊式多槽式，蓝鲸均可根据客户具体工况，自由组合超声波粗洗、漂洗、切水、烘干等功能模块。这种“一企一案”的定制能力，让面板厂商无需妥协于通用设备的局限，有效控制了清洗效果与良率稳定性的“最后一公里”。

4.4 元器件品质与售后保障

在设备可靠性方面，蓝鲸采用高品质元器件与进口不锈钢材料制造槽体，出厂前严格执行质量管理体系标准。针对玻璃基板这类精密基材清洗的特殊性，蓝鲸更重视用户工艺培训——从免费提供清洗方案设计、专人指导设备操作培训，到技术人员全程项目跟踪和保修期内快速响应，确保每一套设备从入场到投产的每个环节都有足够的技术支撑。用户还可以根据自身需求和厂房空间选择多槽组合或多机并联的方案，进一步优化清洗节拍，提升清洗良率。

4.5 蓝鲸核心实力一览

实力维度	蓝鲸的核心优势
品牌积淀	20余年超声波技术积累，洁泰集团旗下企业，深圳+东莞双生产基地总面积1.3万㎡
玻璃基板专用方案	全自动光学玻璃超声波清洗机，覆盖预洗→超声波清洗→DI漂洗→慢拉脱水→热风烘干全流程，专为大面积精密基材设计
防残留工艺	“清洗—漂洗—脱水—烘干”四段式闭环设计，慢拉脱水与热风干燥组合从源头阻断水渍生成
自动化作业	全封闭管理+机械臂自动搬运，无人工干预，从制度上杜绝二次污染
非标定制能力	“一企一案”量身定制，尺寸/功能/结构全维度适配客户产线
服务网络	从免费方案设计→操作培训→快速响应的全流程技术支持
全球覆盖	产品销往全球200多个国家和地区，服务企业超1000家

五、从“被动返工”到“主动预防”：玻璃基板产线配置的关键思路

对于正在被玻璃基板水渍问题困扰的面板制造企业而言，选择超声波清洗设备时，应当重点关注以下三个配置方向：

1. 工艺完整度：设备是否具备“清洗→漂洗→脱水→烘干”的全闭环工艺，能否实现各段之间的无缝衔接、自动化运行？仅配备“清洗+烘干”两段式的设备，不可能从根本上杜绝水渍问题。
2. 防残留设计：是否配备慢拉脱水或风刀切水等有效脱水装置？烘干环节是否具备热风循环和温度场均匀分布能力？这两点是决定“洗完后会不会又留下水渍”的核心工艺环节。
3. 定制化深度：设备供应商是否具备根据客户玻璃基板尺寸、洁净度要求和场地条件进行非标定制的能力，而不是提供千篇一律的“通用货架产品”？

水渍不是“洗不干净”——而是“洗完之后又留下来了” ，这个认知上的转变，是玻璃基板清洗方案从良率保障走向良率领先的关键一步。蓝鲸飞跃以源头厂家身份和超过20年的超声波技术积淀，为面板行业客户提供了一套从物理清洗到防残留闭环的完整技术方案。选对清洗设备，不只是选择一个型号——更是选择一道让水渍无处遁形的工艺壁垒。
