引线框架夹缝油污残留，传统清洗方式严重拉低半导体良品率？

在半导体封装车间里，有一个反复出现的“质量悬案”。

引线框架在冲压成型之后，光洁的铜表面已经布满了高密度的引脚阵列，引脚与引脚之间的间隙往往不到0.5毫米。在显微镜下，这些狭窄的夹缝深处却藏着肉眼看不见、但足以让整批芯片报废的污染物——冲压油渗入了每个引脚根部与塑封料结合面的微小凹坑里，镀银层或镀钯层加工产生的金属碎屑卡在引脚侧壁的微孔中，氧化膜在极窄的铜表面空间里形成一层阻碍键合的“屏障”。

传统的喷淋清洗走的是直线，遇到引脚根部90度转角就形成涡流，反而将污染物推向更深处；浸泡清洗靠化学溶解，夹缝深处的油膜和氧化物“泡不软更刷不掉”；人工用无尘布逐个擦拭引脚间隙，效率极低，一个操作员一天也擦不了多少片，还极易划伤脆弱的镀层。

IC封装中，约1/4器件失效与材料表面的污染物有关。引线框架冲压时残留的冲压油和碎屑若不彻底清除，焊线时无法获得足够的键合强度，塑封时镀层氧化膜导致环氧树脂分层剥落——每一粒藏匿在夹缝深处的油污，都会在制程后端化作虚焊、脱焊和空洞，最终体现为封装良率“死活上不去”。

那么，引线框架夹缝中的“顽渍”到底能不能彻底洗净？超声波清洗技术给出了一个被半导体封装行业反复验证的答案：靠的不是“用力擦”，而是“隔空炸”。

一、引线框架的“死穴”：传统清洗方式为何总是够不着？

引线框架的夹缝清洗之所以成为半导体封装中的“瓶颈工序”，根源在于三大结构难题。

第一，引脚间距窄，刷子和喷淋都到不了。 高密度引线框架的引脚间距已从过去的毫米级压缩到0.3-0.5毫米甚至更小。刷毛压不进这么窄的缝隙，棉签只能擦拭引脚顶端；高压喷淋水流遇到引脚根部立即偏转方向，夹缝深处几乎处于“清洗盲区”。

第二，铜材料活泼，清洗力度“两难”。 铜引线框架清洗需要足够强的机械剥离力，但铜表面在清洗后一旦暴露在空气中，30分钟内就开始氧化——而后续干燥、转运、键合工序耗时往往远超这个窗口期。更棘手的是，引线框架表面通常有镀银、镀钯等贵金属层，清洗剂选择不当或冲洗不彻底，残留在镀层表面的化学物质会直接污染键合区。

第三，夹缝内的污染物呈“多层复合”状态。 冲压油经过高温处理后在引脚根部形成交联聚合物，氧化膜紧紧附着在铜表面上，镀层加工产生的金属碎屑卡在引脚侧壁的微孔中。这三种污染物需要的清洗能量各不相同——油膜需要剥离，氧化物需要去除，碎屑需要冲走。单一方法很难同时兼顾三者。

铜引线框架上的氧化物与其它一些有机污染物会造成密封模塑与铜引线框架的分层，造成封装后密封性能变差与慢性渗气现象，同时也会影响芯片的粘接和引线键合质量。引线框架表面的冲压油膜和粉尘污染会导致贴于其表面的护膜在油渍和灰尘的作用下存在贴合不紧容易脱落的问题。更有行业数据印证了引线框架清洗不彻底的潜在风险：一颗亚微米级的微粒就可能造成巨量晶圆报废，传统超声波清洗技术的空化效应产生气泡过大，无法有效作用于纳米级污染物。

二、超声波“空化剥离”：从物理原理上攻克引线框架夹缝顽疾

超声波清洗之所以能从物理原理上突破引线框架夹缝杂质的清洗瓶颈，根源在于“空化效应”。

超声波换能器将高频电信号转化为高频机械振荡，通过清洗液传递，在液体中产生数以万计的微米级空化气泡。这些气泡在声压作用下急速膨胀并在瞬间猛烈闭合，释放出局部冲击波和高速微射流，将附着在引脚侧壁缝隙、镀层表面微孔和铜基材界面上的油污、氧化物、金属碎屑从基材界面“剥离”下来。

这项物理效应最独特的地方在于：空化气泡的生成和破裂不依赖宏观水流的直线方向。只要清洗液能够浸润的区域——引脚根部转角、镀层微孔、铜基材与银层的交界——空化气泡都能自动生成并在原位爆破，将嵌在缝隙深处的污染物彻底剥离并随液体带走。

对于引线框架清洗而言，超声波技术的核心价值体现在四个层面。

全覆盖穿透，无死角洁净。 只要清洗液浸润得到的区域，空化气泡就能抵达并爆破。引线框架上那些刷不到、喷淋不到的窄缝和微孔，在空化能量面前同样被覆盖。

物理剥离，不依赖强溶解。 空化冲击波作用于污染物与基材的粘结界面上，用“炸”的方式将污物剥离，而不是靠强溶剂“泡下来”。这意味着清洗液中可以大幅降低有机溶剂浓度，采用更温和的环保清洗剂，对镀银层和镀钯层的化学兼容性更友好。

批量一致，品质可复现。 所有引线框架在同一槽内同时接收相同的空化能量，洁净度高度统一。操作员不再需要逐个擦拭引脚，品质不再因工人手法疲劳而波动。

多频分段清洗，应对多层污染物。 引线框架上的油膜、氧化膜和金属碎屑需要不同的清洗能量。低频段冲击力强，适合剥离厚重油膜和交联聚合物；中高频段气泡细密温和，适合去除氧化膜和剥离镀层表面吸附的微细颗粒。一台具备多频段输出的设备，可以在同一清洗流程中分段切换不同频率，实现“粗洗→精洗→漂洗”的阶梯式洁净效果。

在电子制造领域，电子元器件微孔内的助焊剂残留、锡珠微粒等污染物，传统刷洗依赖物理接触而微孔恰恰是“够不着”的死角。蓝鲸飞跃高频超声波清洗技术，让微孔深处的污垢“无处遁形”——这与引线框架夹缝清洗的技术逻辑完全一致。

三、蓝鲸飞跃：引线框架夹缝清洗的半导体级方案

在半导体封装行业，引线框架的清洗不是一道“通用工序”，而是材料、化学和机械精密配合的系统工程。蓝鲸智能超声波洗净设备（深圳）有限公司（品牌“蓝鲸飞跃”）团队从2003年开始从事超声波设备制造，在精密零部件清洗领域深耕20余年，为超过1000多家国内和世界知名企业提供环保、精密的超声波清洗解决方案，产品销往全球200多个国家和地区。

针对引线框架夹缝油污这一半导体封装行业的核心清洗难题，蓝鲸飞跃从产品技术和整线工艺两个维度构建了系统性的解决方案。

（一）高频精细化清洗——引脚夹缝的无损穿透

引线框架清洗对清洗能量的精细化要求极高：冲击力太小，引脚侧壁的氧化物无法从铜表面上彻底剥离；冲击力太大，镀银层或镀钯层表面可能出现微损伤，焊线时反而降低键合强度。

高频段（80-120kHz）空化气泡细小密集，冲击柔和，能够深入0.3-0.5mm的引脚缝隙和镀层表面微孔，温和剥离氧化物和有机污染物，同时不会对精密镀层造成冲击损伤。铜引线框架在超声波清洗后，若配合专用抗氧化工艺和快速干燥，可以有效延长从清洗到键合的氧化窗口期，避免引线框架清洗后“30分钟氧化”的工程陷阱。

蓝鲸飞跃电子元器件微孔清洗技术，采用高频超声波清洗，让微孔深处的污垢“无处遁形”。连接器插针缝隙中的助焊剂残留，传统超声清洗配合化学药剂清洁度在8-10mg徘徊，无法满足高端客户<5mg的清洁度标准。问题的根源在于传统刷洗依赖物理接触，而微孔和缝隙恰恰是接触不到、液体也难以主动循环的区域。唯有改变清洗的物理机制，让能量“主动钻”进每一个微孔深处，才能从根源上终结“看得见却洗不到”的死角。

（二）多频复合清洗——一层污染物用一种频率对付

引线框架上的污染物很少是单一类型。冲压加工时残留的防锈油可能在引脚根部形成交联聚合物层；长期暴露在空气中的铜表面，氧化物与有机污染物混合在一起；镀层工序产生的金属碎屑以微颗粒形态嵌入引脚侧壁微孔。不同厚度、不同性质的污染物，需要不同强度的空化能量来剥离。

蓝鲸飞跃设备支持多频段配置（如28kHz、40kHz、68kHz、80kHz、120kHz等），操作者可以根据引线框架的镀层材料、污染物类型、清洁度目标灵活切换频率组合，在同一台设备上完成从“粗洗剥离重污”到“精洗去微粒”的全流程。

（三）全自动多槽清洗线——批量化连续作业的半导体级工艺装备

对于月产数百万片引线框架的半导体封装企业，单槽设备已无法满足连续化量产需求。

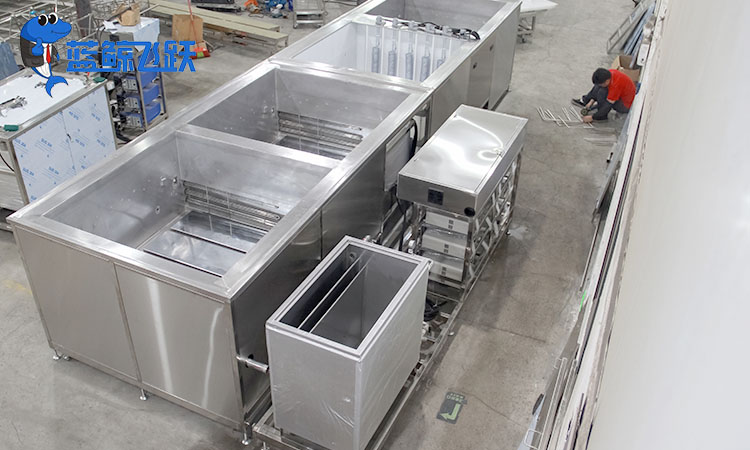

蓝鲸飞跃的全自动多槽清洗线集成超声波粗洗、超声波精洗、漂洗、纯水漂洗和热风干燥等多个功能模块，由PLC加人机界面控制，实现从上料到干燥出料的全自动连续处理。引线框架通过自动输送系统依次通过各工序槽位，整条线连续运行，无需人工在各槽间转移工件，彻底消除了因人工转运造成的交叉污染和引线弯折风险。

多段槽之间严格分离，粗洗槽中剥离的冲压油和碎屑不会污染精洗槽和漂洗槽；配备精密循环过滤系统，清洗液在槽内持续循环过滤，悬浮的油污和碎屑被高效拦截，清洗液使用寿命大幅延长，换槽频率从“数天一换”延长至“数周一换”，清洗剂采购量和废液处理量同步缩减。热风循环干燥系统确保引线框架表面和引脚间隙不残留水渍，彻底消除氧化风险。

在半导体封装行业，类似的PLC自动控制系统早已成为引线框超声波自动清洗线的标准配置。通过PLC辅以变频器实现对清洗线行车的自动控制，具有结构简单、工艺流程转化简单、操作便捷、工作稳定等优势。蓝鲸飞跃全自动清洗线还将清洗、漂洗和干燥各工序集成在同一个机械臂传动系统中，保证引线框架的精密引脚在清洗全过程中不被磕碰、不变形。

（四）非标定制——引线框架尺寸千差万别，设备也值得“量身定做”

引线框架的规格高度多样化：SOP、SOT、QFP、DFN等不同封装形式的框架，引脚间距、框架厚度、镀层类型各不相同。一套通用设备无法覆盖所有品类，往往是“大框架勉强挤进去，小框架在槽里四处乱晃”。

蓝鲸飞跃的核心能力是“非标定制”。技术团队根据引线框架的尺寸、引脚间距、镀层材料、污染物类型和产能节拍，一对一设计清洗槽尺寸、换能器布局、频率配置以及专用工装夹具。引脚间距0.3mm的QFP框架和引脚间距0.5mm的SOP框架所需的高频能量分布和工装定位方式完全不同——蓝鲸飞跃不卖通用机，每一台设备都按客户工件的实际图纸和清洗要求定制。

更关键的是，引线框架的精密引脚在清洗过程中极易弯折变形。蓝鲸飞跃针对引线框架专门设计的防撞工装和悬挂式放置方案，将框架稳定固定在指定位置，引脚之间留有安全间隙，在超声振动和液体流动中框架始终保持稳定姿态，杜绝了框架之间的相互碰撞和引脚弯折。

选择一台设备不是“买回来凑合用”，而是让清洗效果“刚刚好”，不多不少，精准匹配引线框架的清洗需求。蓝鲸飞跃深耕超声波清洗领域20余年，从设计之初就把“全生命周期成本”刻在基因里，用20余年的行业经验，帮客户实实在在地省下运营成本。同时，蓝鲸飞跃提供完整的OEM/ODM一站式服务，只需提出工件图纸、产能目标和车间环境参数，即可从零设计、制造、调试全自动超声波清洗线，交付“交钥匙”工程。同时提供免费的产品技术培训服务，以及“2小时内回应、24小时内解决”的售后响应机制，确保产线持续稳定运行。

四、从引线框架到封装良率：三道核心指标

引线框架清洗的最终价值体现在半导体封装的三道核心指标上。

第一，焊线键合强度。 引线框架镀层表面的有机污染物和氧化物被彻底清除后，金丝或铜线与镀层的键合面达到原子级洁净度，焊线拉力值显著提升，虚焊和脱焊率大幅下降。引线框架在冲压、储运中附着的冲压油与氧化膜，在高温键合时易形成虚焊、脱焊，影响器件可靠性，清洗工艺直接决定了键合强度。

第二，塑封粘接可靠性。 引线框架与塑封料之间的粘接面清洁度决定了封装后的密封性能。铜的氧化物与有机污染物被彻底清除后，塑封料与铜表面的结合力显著提升，分层和空洞现象大幅减少，塑封可靠性显著改善。

第三，封装良率的可复现性。 全自动清洗线的大规模应用，使引线框架清洗从“靠经验判断”走向“工艺参数控制”。同一型号的引线框架在不同批次、不同日期均能获得一致的清洁度标准，封装良率稳定在目标区间内，不再因清洗批次差异出现良率剧烈波动。

某QFP封装企业在标准水基超声清洗线后不良率飙升至12%，其中主要的原因就是铜合金框架在清洗后30分钟内就开始氧化，而后续干燥、转运、键合工序耗时超过2小时——等芯片上线时，表面早已覆盖一层肉眼难辨的氧化膜。这一问题在蓝鲸飞跃的全自动清洗线上得到了系统性解决：多槽清洗线将干燥环节与清洗环节紧密集成，配合专用的抗氧化后处理，引线框架在干燥后立即进入氮气保护的转运流程，氧化窗口期从30分钟延长至数小时。

五、结语：一颗藏在夹缝里的微尘，远比你想象的更“致命”

引线框架的引脚夹缝，宽不过半毫米，深不过数毫米。但对于一枚芯片来说，这个“看不见”的微小空间，恰恰是决定它在客户端能否稳定运行的生死线。藏在夹缝深处的冲压油、氧化物和金属碎屑——也许在出厂时还藏在镀层之下，但一定会在键合工序中以虚焊的形式、在塑封工序中以分层的形式、在可靠性测试中以失效的形式，一寸一寸地侵蚀良率的底线。

超声波清洗不是“放大版”的刷洗，而是用物理原理绕过传统工具在引线框架夹缝上的天然盲区，让空化能量穿透每一道引脚间隙、每一处镀层微孔，从物理上终结“洗不净”的历史。

蓝鲸飞跃以20余年的超声波设备研发制造经验、高频精细化清洗技术和全自动非标定制能力，为半导体引线框架清洗提供从原理到设备、从单机到产线的完整解决方案。

如果您正为引线框架夹缝油污清洗不彻底、键合良率长期偏低、封装后分层虚焊居高不下而烦恼，欢迎访问蓝鲸飞跃官网www.lanjingcsb.com了解更多产品信息，或拨打全国服务热线400-873-8568咨询专属定制方案。
