工业超声波清洗机接线全图解：380V三相电安全接入指南

核心警示： 90%设备损坏因零地线接反！本文提供国标级接线规范、线径计算公式及7大故障代码解决方案，杜绝烧机风险。

---

一、工业清洗机接线前必备条件

项目	标准要求	检测工具	违规后果
供电制式	380V三相五线制（TN-S系统）	万用表测量相间电压	单相接入必烧主板
接地电阻	≤4Ω（潮湿环境≤2Ω）	接地电阻测试仪	漏电伤人/设备感应电击
线径规格	铜芯≥6mm²（10米内）	游标卡尺测导体直径	线缆过热引发火灾
断路器配置	D型曲线32A以上	查看断路器标识	频繁跳闸/过载不保护

案例： 某电镀厂未测接地电阻（实测28Ω），员工操作时遭电击，设备主板烧毁损失12万

---

二、接线端子功能图解

端子标识与接线规范

端子符号	线缆颜色(国标)	连接目标	关键要求
L1/L2/L3	黄、绿、红	三相火线	相序任意，但需标记一致
N	淡蓝色	零线	严禁接地！
⏚	黄绿双色	接地线	直接连设备金属外壳
U/V/W	黑、灰、棕	超声波发生器	线长≤3米（防信号衰减）
H1/H2	红、白	加热管	必须穿耐高温瓷管

---

三、五步标准接线流程（带电操作=高危！）

步骤1：断电上锁挂牌（LOTO程序）

• 切断上级配电箱断路器 → 挂“禁止合闸”警示牌 → 用验电笔复测无电

步骤2：线缆预处理

1. 剥线长度：12mm（压接端子）
2. 铜丝双折压接 → 涂抹导电膏防氧化
3. 套热缩管绝缘（加热温度：120℃）

步骤3：端子紧固操作

• 扭矩扳手设定 1.2N·m（过松导致发热，过紧压断线芯）
• 顺序：接地线(⏚) → 零线(N) → 火线(L1/L2/L3) → 负载线(U/V/W/H)

步骤4：通电前关键检测

检测项	工具	合格标准
相间绝缘电阻	500V兆欧表	>5MΩ（冷态）
对地绝缘电阻	同上	>10MΩ
零地线电压差	万用表ACV档	<2V
接地连续性	万用表Ω档	机身-接地点<0.1Ω

步骤5：空载试运行

1. 合闸后立即按急停 → 确认急停功能有效
2. 解除急停，启动10秒 → 手摸换能器应有微麻震感
3. 用钳形表测三相电流：波动<15%为平衡

---

四、七大故障代码解析与排障

代码	含义	排查点	工具
E01	缺相	L1/L2/L3端子松动	万用表ACV档
E02	超温	温控探头脱落/加热管短路	热成像仪
E03	过流	换能器短路或进水	兆欧表
E04	通讯故障	U/V/W线被强电干扰	屏蔽线重布线
E05	水位不足	浮球卡滞或电极结垢	白醋浸泡清洗
E06	接地异常	地线未接或电阻过大	接地电阻测试仪
E07	发生器过载	功率密度设置过高	调低至额定值

紧急预案： 报E03/E06代码 → 立即断电 → 联系设备商拆检

---

五、工业场景特殊接线方案

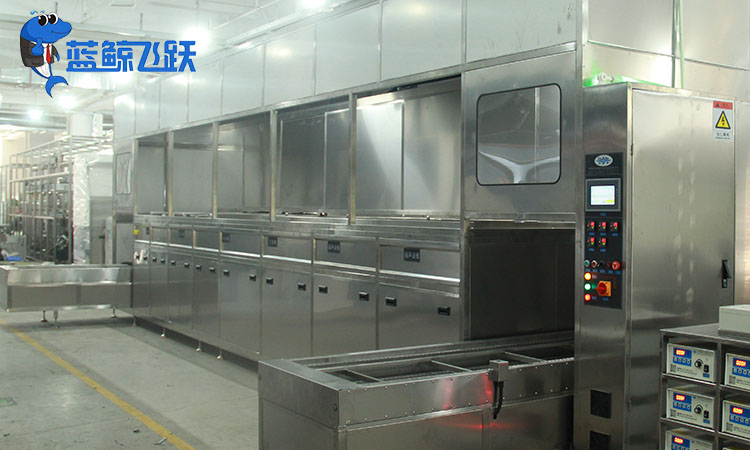

1. 多槽串联式清洗线

• 采用 4芯屏蔽电缆（3×6mm²+1×2.5mm²）
• 每槽独立空开 → 总控柜设急停串联回路
• 线槽防护等级：IP65（防酸碱蒸汽腐蚀）

2. 防爆车间接线

• 电缆：阻燃镀锌管+耐油橡胶套电缆
• 设备：增配安全栅（IS Barrier）
• 接头：Ex d IIC T6级防爆格兰头

3. 自动化集成（PLC控制）

清洗机端子 → 中间继电器（欧姆龙MY2N） → PLC输出模块
启停信号： 干接点无源信号（DC24V/1A）
故障反馈： 常开触点（报警时闭合）
